| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | InterLED |
| Orzecznictwo: | RoHS |
| Numer modelu: | BD3-3611XX-C11 |
| Minimalne zamówienie: | 2000 |
| Szczegóły pakowania: | Karton |
| Czas dostawy: | 3-4 tygodnie |
| Kolor: | biały, czerwony, niebieski... | Montowanie: | THT (technologia otworów przelotowych) |
|---|---|---|---|
| Funkcjonować: | Grafika | Kolor: | wszystkie kolory |
| Wspólna szpilka: | Wspólna anoda/katoda | Wyprodukowane w: | Chiny |
| Dożywotni: | 50000 godz | OEM lub ODM: | - Tak. - Tak. |
| Zastosowanie: | Wnętrz |

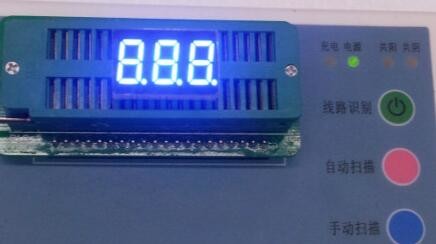

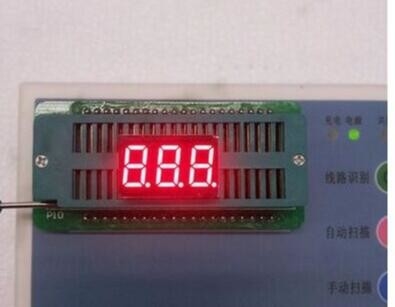

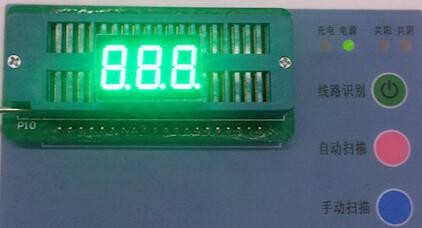

Trzycyfrowy, siedmiosegmentowy wyświetlacz wewnętrzny Smd o przekątnej 0,36 cala
Cechy
• Wysokość cyfry 0,36 cala (9,2 mm).
• Czas podnoszenia 30000 godzin
• Zgodny z RoHS.
• Niskie zużycie energii.
• Łatwy montaż na płytce PC.
Opisy
• Trzycyfrowy wyświetlacz SMD o przekątnej 0,36 cala
• Wspólna anoda lub wspólna katoda
• Emitujący kolor: czysta zieleń, żółtozielona, żółta, bursztynowa, pomarańczowa, czerwona, głęboka czerwień
• Standard: szara powierzchnia, biały segment.
| ■ Absolutna maksymalna wartość znamionowa (Ta=25℃): | |||||||||||||||||||||||||||||||||||
| Parametr | Symbol | kolor | Stan | Ocena | Jednostka | ||||||||||||||||||||||||||||||
| Rozpraszanie mocy na segment | PD | Niebieski | ─ | 45 | mW | ||||||||||||||||||||||||||||||
| Prąd przewodzenia na segment | JEŚLI | Niebieski | ─ | 15 | mama | ||||||||||||||||||||||||||||||
| Obniżenie oceny If na segment | △JEŻELI | Niebieski | Ta≧25℃ | 0,20 | mama/ | ||||||||||||||||||||||||||||||
| Szczytowy prąd przewodzenia na segment | JEŻELI P | Niebieski | 1/10 obowiązek 10 KHz | 100 | mama | ||||||||||||||||||||||||||||||
| Napięcie wsteczne na segment | VR | Niebieski | ─ | 5 | V | ||||||||||||||||||||||||||||||
| Zakres temperatury pracy | Topr | ─ | ─ | -35～+85 | ℃ | ||||||||||||||||||||||||||||||
| Zakres temperatur przechowywania | Tstg | ─ | ─ | -35～+85 | ℃ | ||||||||||||||||||||||||||||||
| ■ Parametry elektryczne/optyczne Ocena (Ta=25℃): | |||||||||||||||||||||||||||||||||||
| Przedmiot | Symbol | Lokalizacja | kolor | Warunek testowy | Ocena | Jednostka | |||||||||||||||||||||||||||||
| Napięcie przewodzenia | VF | Na seg | Niebieski lub inny | JEŚLI=5mA | 2.6 | 2.9 | 3.2 | V | |||||||||||||||||||||||||||
| Prąd wsteczny | Na seg | Niebieski lub inny | VR=5V | — | — | 100,0 | μ.A | ||||||||||||||||||||||||||||
| Natężenie światła | IV | Na seg | Niebieski lub inny | JEŚLI=5mA | — | 15 | — | mcd | |||||||||||||||||||||||||||
| Długość fali | λD | Na seg | Niebieski lub inny | JEŚLI=5mA | — | 460 | — | nm | |||||||||||||||||||||||||||
| Połowa szerokości linii widmowej | △λ | Na seg | Niebieski lub inny | JEŚLI=5mA | — | 20 | — | nm | |||||||||||||||||||||||||||
| Współczynnik dopasowania natężenia światła (od segmentu do segmentu) | IV-M | — | — | JEŚLI=5mA | — | — | 2:1 | — | |||||||||||||||||||||||||||
| ■ Warunki lutowania: | |||||||||||||||||||||||||||||||||||
| Lutowanie ręczne | 295 ℃ ± 5 ℃ w 3 sekundy | ||||||||||||||||||||||||||||||||||
| Lutowanie zanurzeniowe | 260 ℃ ± 5 ℃ w 5 sekund | ||||||||||||||||||||||||||||||||||
| Automatyczne lutowanie | 70 ℃ ~ 80 ℃ w 30 sekund lutowanie 245 ℃ ± 5 ℃ w 5 sekund | ||||||||||||||||||||||||||||||||||
